商品情報

TOPV-SS シリーズ(超低騒音機)

  • TOPV-30SS

  • TOPV-50SS

  • TOPV-70SS

  • TOPV-100SS

TOPVの静音性をより極めた超低騒音機

ボルト&ロッドレスによるメンテナンス性の向上、低騒音・低振動を実現した新型ブレーカ。



Features

より優れた静音性
より優れた制震性
高いメンテナンス性

“静かな標準機”をより極めた超低騒音機

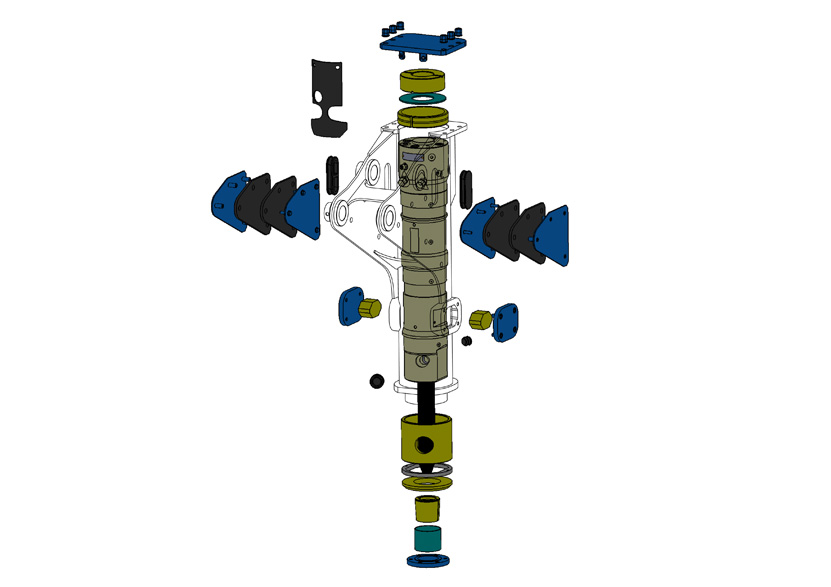

ゴム製プラグや複数のサイドプレートを採用することによって、高い静音性・制震性をコンセプトに開発された、 “静かな標準機” TOPVシリーズ(標準機)より、さらに騒音・振動を低減しました。

シリンダー型デザインで騒音を軽減

騒音を軽減するため、従来のブレーカの形状を見直し、ヨーロッパで多く採用されているシリンダー(円筒)型の斬新なデザインを採用しました。

ボルトレス化でメンテナンス性が向上

シリンダー型デザインの採用により、フロントボルト・サイドロッドレス化を実現。増し締めの手間や折損リスクを低減します。

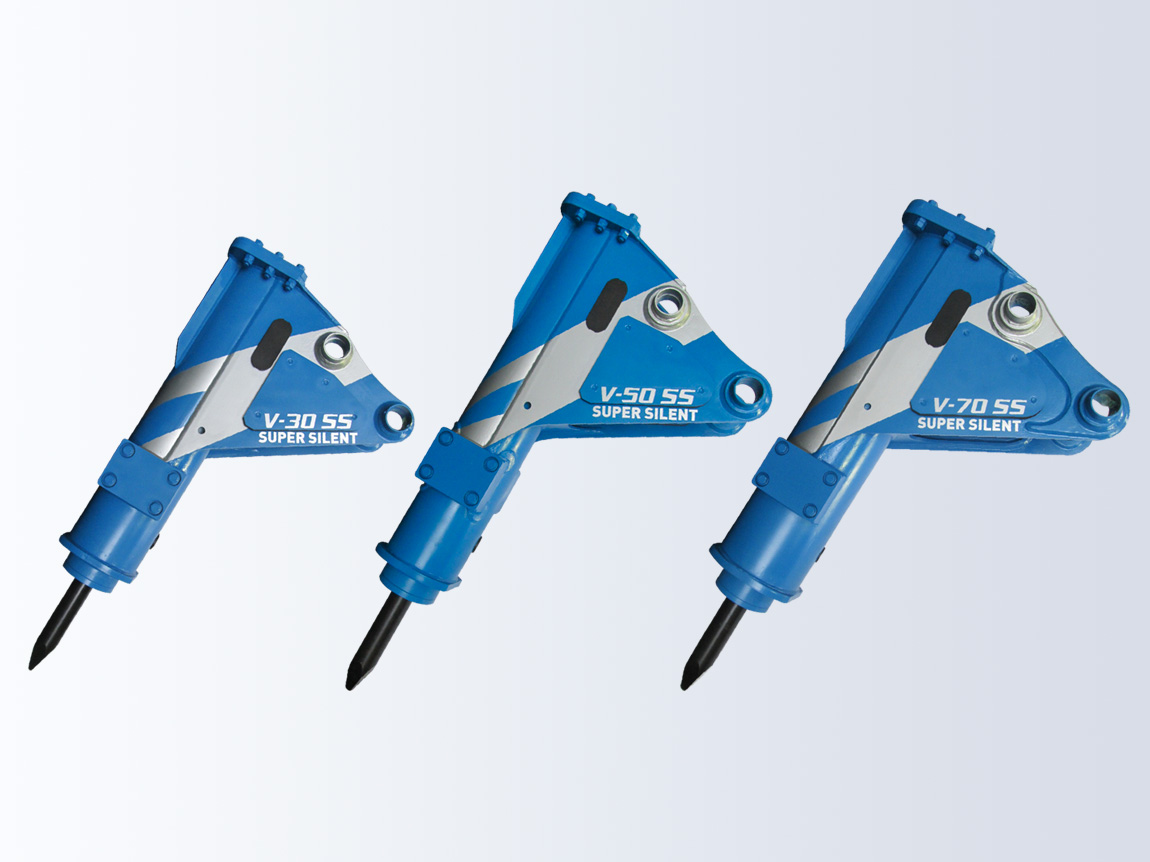

■TOPV-SSシリーズ 外観
■TOPV-SSシリーズ 外観


■TOPV-SSシリーズ

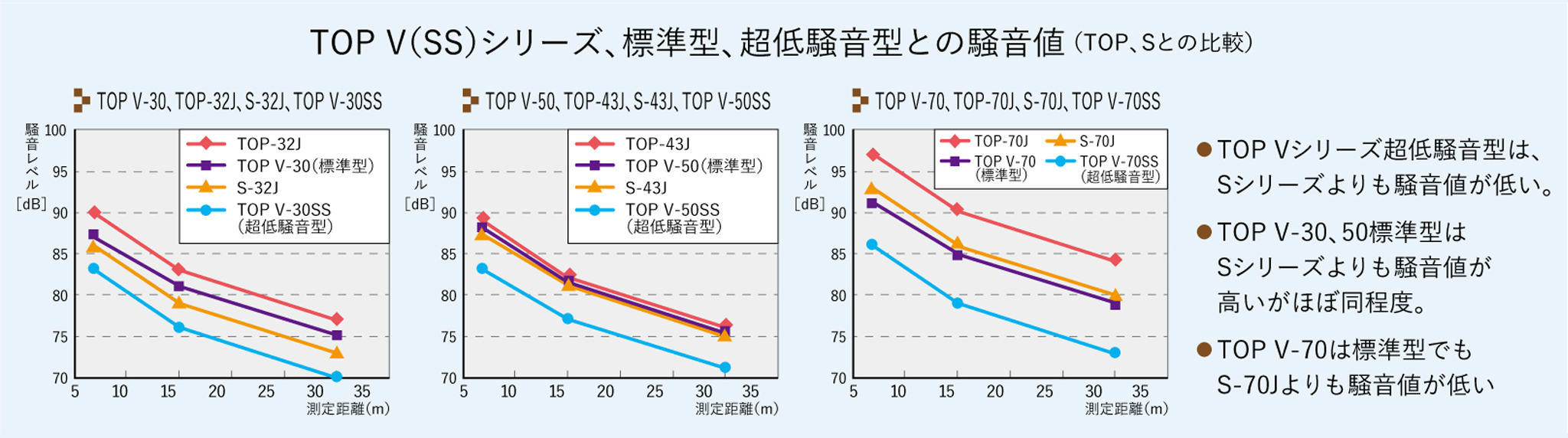

※騒音レベルは当社の基準により測定したものであり、実際の作業時には異なる場合があります。
※「静音性」「制震性」は機種・型式(能力)によって変わる場合があります。詳しくは営業担当までお問い合わせください。



Specs

■TOPV-SS シリーズ
型式 TOP V-30SS TOP V-50SS TOP V-70SS TOP V-100SS
総質量(チゼル・ブラケット付) [kg] 248 314 425 822
全長(チゼル・ブラケット付) [mm] 1326 1509 1572 1978
全幅(ブラケット先端) [mm] 240 240 290 380
作動油圧 [MPa] 11〜16 11〜16 11〜16 14〜18
消費油量 [ℓ/min] 35〜50 35〜55 48〜70 70〜110
打撃数 [bpm] 850〜1150 600〜850 740〜950 550〜800
チゼル径 [mm] 60 68 74 105
取付ショベルクラス [ton] 2.5〜3.5 4〜5.5 5〜7 9〜15

※油圧および打数は、油温50~60℃においての上記作動油圧における平均値を表示しています。
また、油圧ショベルの性能、配管等によっても異なる場合があります。ご使用時は仕様作動油圧範囲となるよう、油量調整をお願いします。
