サイレントTS-Wクラッシャー
-
TS-WB250
-
TS-WB350
-
TS-WB500V
-
TS-WB620V
- TS-WD950VL
-
TS-WB950V
-
TS-WB1000V
-
TS-WB1100V
- TS-WD1200V
-
TS-WB1400V
- TS-WD1700V
-
TS-WB1900V
-
TS-W2200V
-
TS-WB2400V
破砕力・開口幅・開閉スピードに大きな自信！
コンクリートの柱・梁・壁などを、強い破砕力と大きな開口幅で素早く圧砕解体します。
Features
独自構造が優れた破砕力を発揮
先端部のウェッジアームと2本シリンダーを採用することにより、するどい食い込み能力を発揮。大割作業をガンガンこなします。
お客様の声が生んだ新しいスタイル
ロッドカバー、サイドカバー、旋回ベアリングの採用（WB950以上のWBシリーズ）など、お客様の声を取り入れ大きく進化しました。
幅広い開口幅で現場ニーズに対応
250mm～2400mmまでの開口幅がラインアップ。さまざまなニーズに対応します。
作業時の視認性が大幅にアップ
新設計フレームの採用により、作業時の視認性が大幅にアップしました（TSWシリーズ比）。
素材や設計変更で耐久性がさらに向上
Wシリーズより好評の特殊鋳鋼を採用、またピン・ブッシュの設計変更により、各部の耐久性が大幅に向上しました。
こだわりの開閉スピード
従来より定評のある無調整型増速バルブを継承、こだわりの開閉スピードで、安定した破砕作業が可能です（TS-WB500V以上）。
メンテナンス性の向上
本体各部を見直すことにより、メンテナンス性が大幅にアップしました（TS－WBシリーズ）。
■標準装備の充実

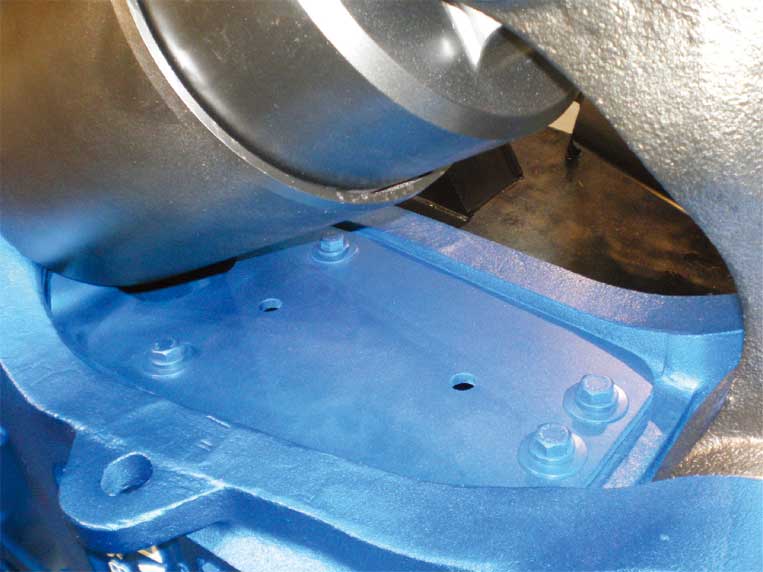

サイドカバー
解体時のガラと鉄筋の侵入による、内部ホース･アダプターの破損防止に役立ちます。
対応機種
TS-WB620V･950V･1000V・1100V･1400V
TS-WD950VL･1200V･1700V

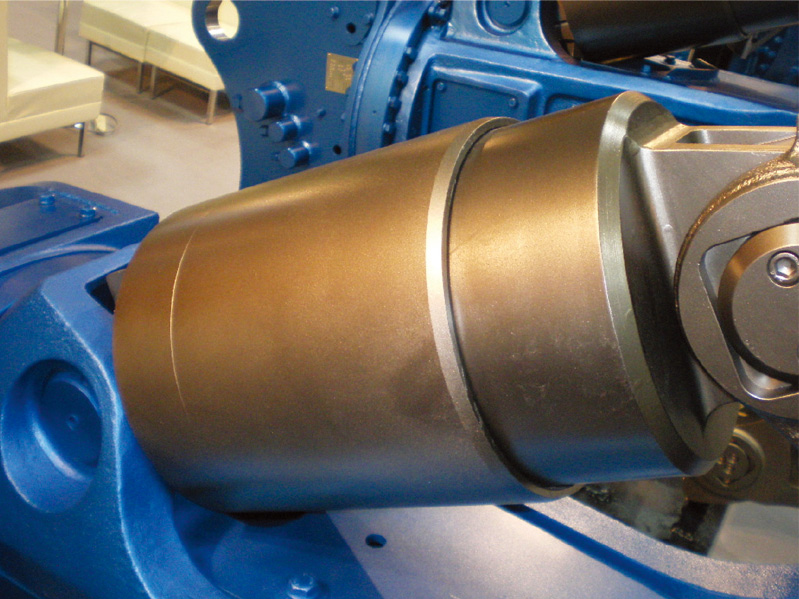

シリンダーロッドカバー
鉄筋の多い対象物でも、傷や破損などを気にすることなく作業が行えます。
対応機種
TS-WB620V･950V･1000V･1100V･1400V･1900V･2400V
TS-WD950VL･1200V･1700V
■オプション

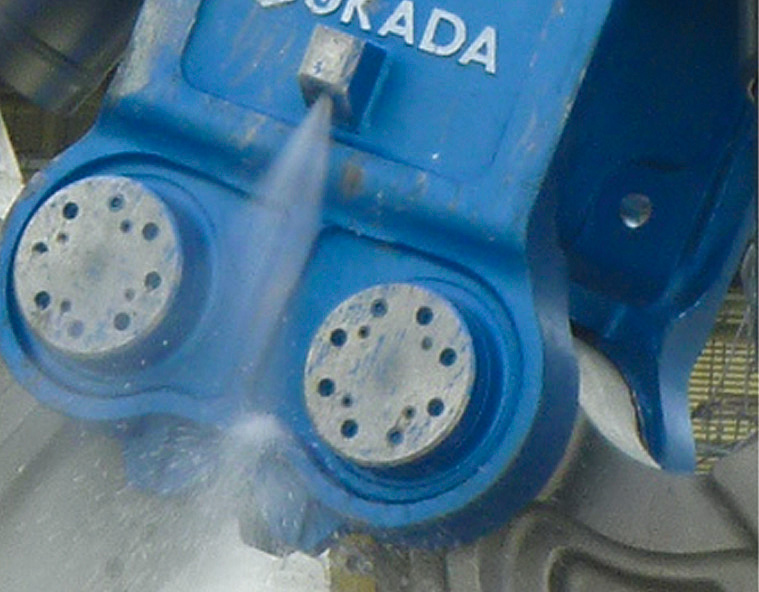

散水装置
解体時のガラと鉄筋の侵入による、内部ホース･アダプターの破損防止に役立ちます。
対応機種
WB1100以上
油圧旋回（HR）
TS-WB500V以上の機種は、旋回･ドレイン配管が別途必要となります。
対応機種
TS-WB500V･620V･950V･1100V･1400V･2200V
TS-WD950VL･1200V
ARTS旋回
1ペダルで開閉及び一方向の油圧旋回ができ、位置決めが容易にできます。
対応機種
TS-WB500V･620V･950V･1100V
TS-WD950VL･1200V
フリー･油圧旋回兼用（FHR）
対応機種
TS-WB950V･1100V･1400V
TS-WD1200V
Specs
■サイレントTS-Wクラッシャー（ミニクラス）
| 型式 | TS-WB250 | TS-WB350FR | TS-WB500V FR/ARTS/HR | |
|---|---|---|---|---|
| 質量 | [kg] | 150 | 250 | 480/530/540 |
| 全長 | [mm] | 925 | 1070 | 1390/1480/1480 |
| 最大開口幅/最小開口幅 | [mm] | 250/0 | 360/0 | 500/0 |
| 最大全幅 | [mm] | 615 | 680 | 835 |
| 先端 破砕力 | [kN] | 180 | 240 | 330 |
| 使用圧力 | [MPa] | 21 | 25 | 25 |
| 標準バルブ | – | – | 増速バルブ | |
| 取付ショベルクラス | [ton] | 1.5〜2.5 | 2.5〜4.0 | 4.0〜5.5 |
※フリー旋回はFRと記載しています。
※最軽量はロッドカバーとサイドカバーを装着しない状態の質量です。
■サイレントTS-Wクラッシャー
| 型式 | TS-WB620V FR/ARTS/HR | TS-WD950VL FR/ARTS/HR | TS-WB950V FR/ARTS/HR/FHR |
TS-WB1000V FR 受注生産 |
TS-WB1100V FR/ARTS/HR/FHR |
||
|---|---|---|---|---|---|---|---|
| 質量 | 標準 | [kg] | 760/860/880 | 1300/1390/1380 | 1600/1670/1660/1680 | 2170 | 2460/2560/2530/2540 |
| 質量 | 最軽量 | [kg] | 720/830/850 | 1210/1300/1290 | 1540/1610/1600/1620 | 2080 | 2380/2480/2450/2460 |
| 全長 | [mm] | 1670/1860/1850 | 2065/2175/2120 | 2140/2295/2280/2280 | 2425 | 2525/2675/2635/2635 | |
| 最大開口幅/ 最小開口幅 |
[mm] | 620/0 | 950/0 | 950/0 | 1030/0 | 1100/0 | |
| 最大全幅 | [mm] | 1105 | 1365 | 1405 | 1530 | 1625 | |
| 先端 破砕力 | [kN] | 355 | 570 | 605 | 750 | 940 | |
| 使用圧力 | [MPa] | 28 | 30〜32 | 30 | 30 | 30 | |
| 増速バルブ | 増速バルブ | 増速バルブ | 増速バルブ | 増速バルブ | |||
| 取付ショベルクラス | [ton] | 6〜9 | 11〜16 | 13〜20 | 18〜25 | 18〜25 |
| 型式 | TS-WD1200V FR/ARTS/HR/FHR | TS-WB1400V FR/HR/FHR | TS-WD1700V FHR | ||
|---|---|---|---|---|---|
| 質量 | 標準 | [kg] | 2530/2640/2620/2630 | 4000/4030/4040 | 4760 |
| 質量 | 最軽量 | [kg] | 2430/2540/2520/2530 | 3820/3850/3860 | 4530 |
| 全長 | [mm] | 2530/2720/2680/2680 | 2920 | 3160 | |
| 最大開口幅/最小開口幅 | [mm] | 1200/0 | 1400/0 | 1700/0 | |
| 最大全幅 | [mm] | 1730 | 1995 | 2335 | |
| 先端 破砕力 | [kN] | 970 | 1100 | 1280 | |
| 使用圧力 | [MPa] | 30〜32 | 30 | 30〜32 | |
| 増速バルブ | 増速バルブ | 増速バルブ | |||
| 取付ショベルクラス | [ton] | 20〜25 | 30〜40 | 40〜48 |
※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※最軽量はロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、自動旋回兼用タイプです。（特許取得）（TS-WB1000Vを除く、TS-WB950V以上が対応可能です。）
■サイレントTS-Wクラッシャー(超大型）
| 型式 | TS-WB1900V FHR | TS-W2200V FR/HR | TS-WB2400V FHR | ||
|---|---|---|---|---|---|
| 質量 | 標準 | [kg] | 7380 | 9590/9590 | 11900 |
| 質量 | 最軽量 | [kg] | 7100 | – | 11460 |
| 全長 | [mm] | 3560 | 3705/3705 | 4050 | |
| 最大開口幅/最小開口幅 | [mm] | 1900/0 | 2200/0 | 2400/0 | |
| 最大全幅 | [mm] | 2600 | 3090 | 3160 | |
| 先端 破砕力 | [kN] | 2000 | 2100 | 2150 | |
| 使用圧力 | [MPa] | 30 | 30 | 30 | |
| 標準バルブ | 増速バルブ | 増速バルブ | 増速バルブ | ||
| 取付ショベルクラス | [ton] | 60〜100 | 70〜100 | 150〜 |
※フリー旋回はFR、油圧旋回はHRと記載しています。
※最軽量はロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、自動旋回兼用タイプです。（特許取得）
※TS-W2200Vには、ロッドカバー・サイドカバー・鉄筋カッター刃は付いておりません。
ARTS（アーツ）旋回とは
今までの圧砕機配管（往復配管）だけで一方向の油圧旋回と両方向のフリー旋回（当て回し）が可能になった、画期的な旋回方式です。
開いてペダルを踏みつづければ自動回転。好きな位置でペダルを放せば制止するので、高所での作業も安全性が高く、効率的に行えます。
作業に応じてフリー旋回とARTS旋回が使い分けられますので、たいへん便利です。
