サイレントTSRCクラッシャー
サイレントTSRCクラッシャー

業界唯一!1台でSRC構造の解体に対応!

1台でS構造、RC構造、SRC構造など、多様な解体現場に対応できる、進化したクラッシャー。





Features

優れた対応力
優れた作業性
優れた耐久性
優れた切断力

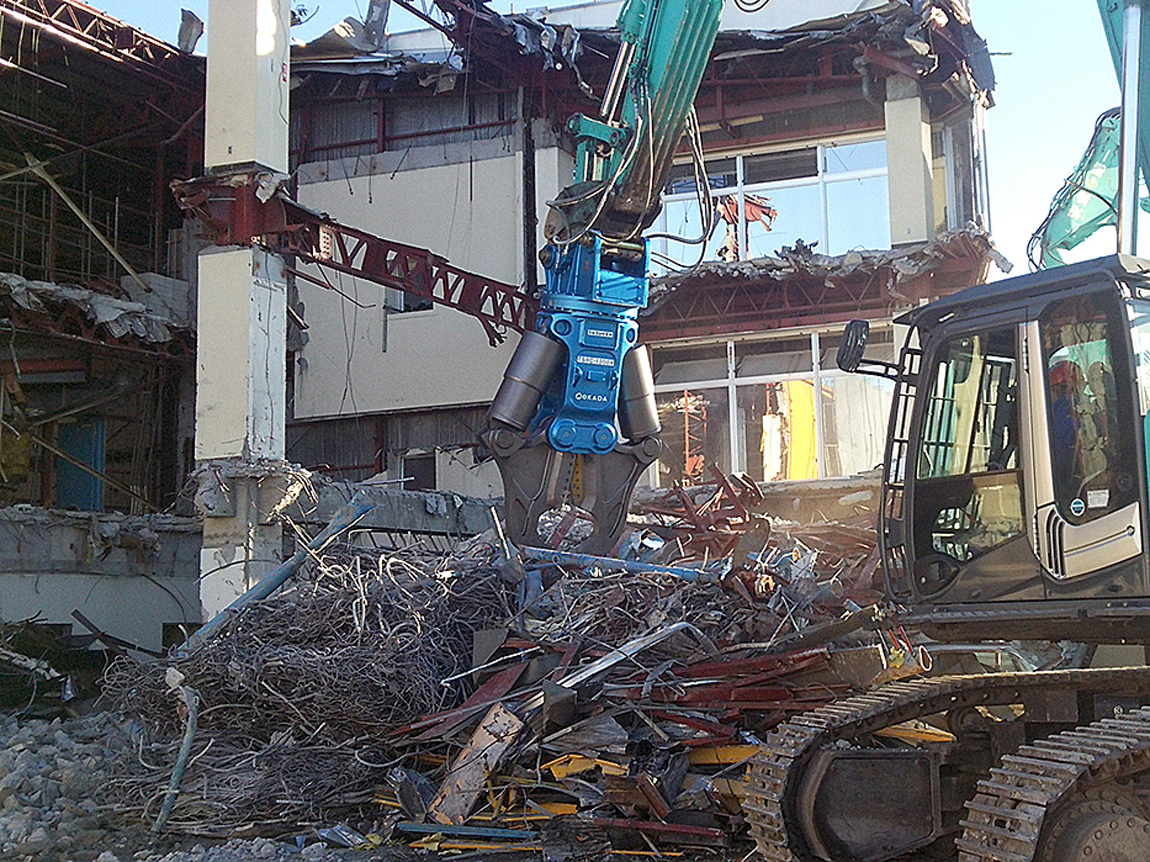

1台でさまざまな構造の解体に対応

建物構造の多様化にあわせてTSクラッシャーがさらに進化。これ1台でS構造、RC構造、SRC構造など、さまざまな解体現場に対応できます。

アームが張り出さない機能的フレーム

従来の2本シリンダーと増速バルブを標準装備。また刃の開閉時にアームが張り出さない機能的なフレーム形状を実現しました。

特殊鋳鋼の採用でボディを強化

従来から定評があり、強度重量比に対して圧倒的に有利な特殊鋳鋼を採用。ボディを強化しました。

円弧形状刃で切断力が向上

2枚の刃の成す開口角度〈α〉が平行に近かった従来のストレート刃に対して、新開発の円弧形状刃では、開口角度〈α〉が広いため、接触面積が小さく、作用する切断力が点状に集中。切断物の端からスムーズに切断することが可能です。カタログ上同じ切断力を持つ機械に取付けた場合も、円弧形状刃なら切断能力の向上が図れます。

シャープな切れ味を長く持続

アーム取付部のボス径接触面積を、従来機に比べて40~50%増やすことで、切断力低下の原因となるアームの開きやガタツキを防止。また高耐久の金属製ブッシュを採用することで、磨耗によるガタツキを抑制、シャープな切れ味を長く持続します。



■H鋼を切断する場合の比較

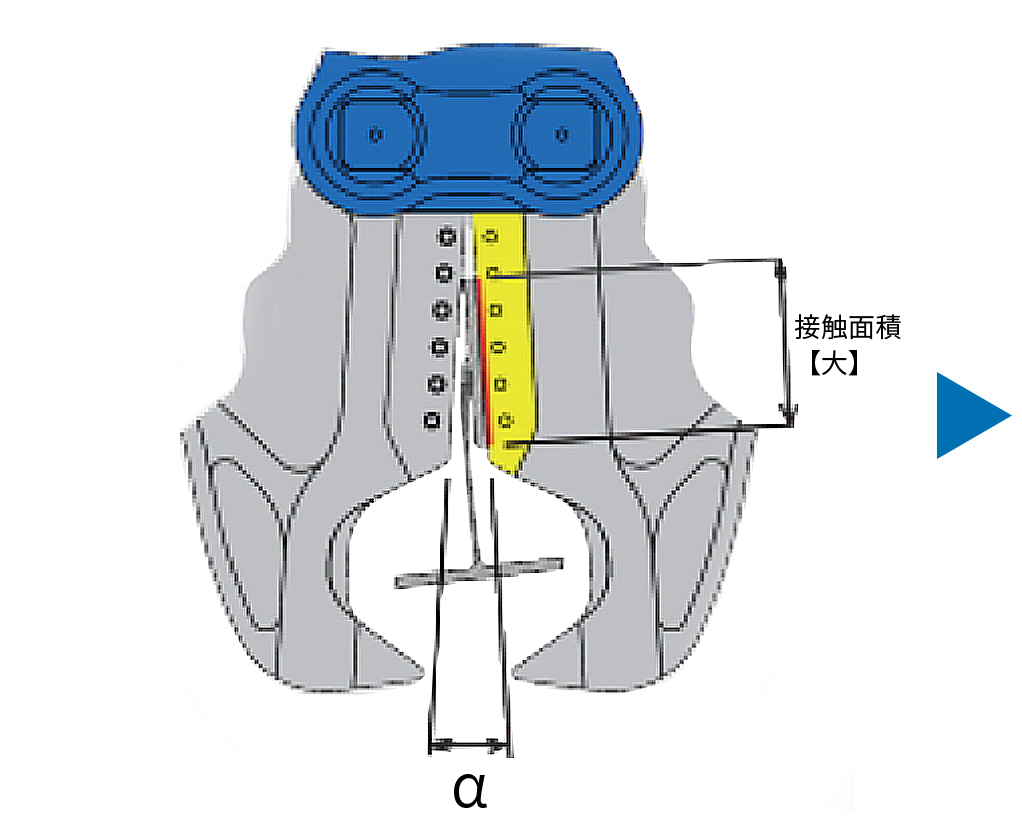

従来のストレート刃でH鋼を切断する場合
円弧形状刃でH鋼を切断する場合
円弧形状刃でH鋼を切断する場合


Specs

■サイレントTSRCクラッシャーシリーズ
型式 TSRC-1000V
FR/ARTS/HR/FHR
TSRC-1300V
FR/HR/FHR
TSRC-1500V FHR TSRC-1700V FHR TSRC-2100V FHR
質量 標準 [kg] 2510/2620/2600/2610 4000/4030/4040 5150 7610 11060
質量 最軽量 [kg] 2430/2540/2520/2530 3820/3850/3860 4940 7350 10720
全長 [mm] 2385/2590/2550/2550 2870 3190 3615 4060
最大開口幅/最小開口幅 [mm] 1000/0 1300/0 1500/0 1700/0 2100/0
最大全幅(アーム全開時) [mm] 1540 1900 2285 2430 2950
先端 破砕力 [kN] 950 1100 1400 1850 2000
切断力(刃中央部) [kN] 2470 2850 3640 4880 5460
切断刃長 [mm] 480 550 600 650 750
使用圧力 [MPa] 30 30 30〜32 30〜32 30
標準装備バルブ 増速バルブ 増速バルブ 増速バルブ 増速バルブ 増速バルブ
取付ショベルクラス [ton] 20〜25 30〜40 40〜48 60〜100 160〜
サイドカバー 標準装備 標準装備 標準装備

※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※最軽量は、ロッドカバーとサイドカバーを装着しない状態の質量です。
※FHRはフリー旋回、自動旋回兼用タイプです。(特許取得)
