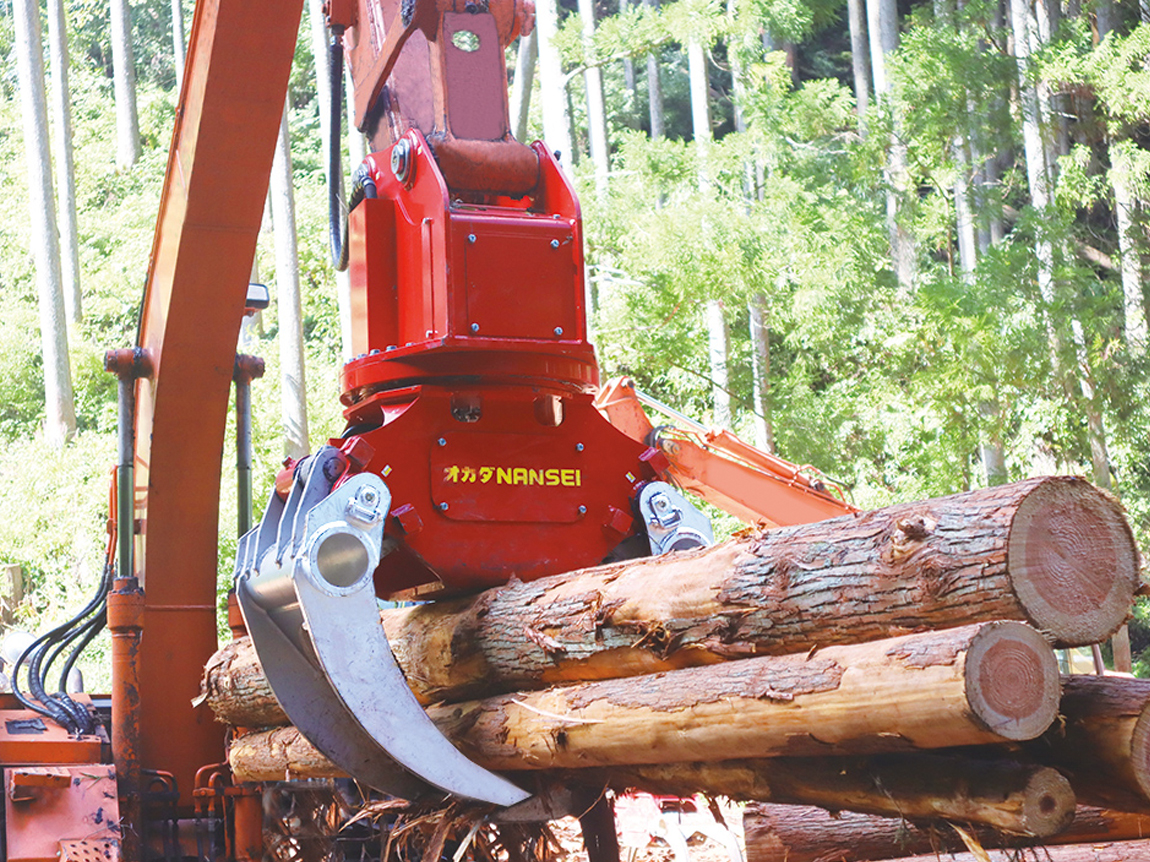

つかむ、揃える、切る、
高性能木材用グラップルシリーズ

保持力が強く、安全に。作業効率もアップします。

Features

強い保持力
優れた旋回力
安全性向上
作業効率アップ

高性能グラップル

バケットシリンダーによるチルト動作が可能なため、選別・積み込み作業が自由に。

多彩なラインナップ

標準型から旋回強力型、電磁弁内蔵まで豊富な機種をラインナップ。

電磁弁内蔵型グラップル

モデルチェンジで、旋回力・保持力が更にアップし安全性が向上。配管はブレーカ配管のみでOK。
手元のスイッチで軽々簡単操作、オペレータの疲労を軽減。ソーの併用では、ソーモータの高圧化で、玉切りもスピーディに。

選木用グラップル(特注)

片側ストレートタイプの爪形状で、製材所でのハンドリング作業に使い易さを発揮
市場・貯木場でのはい積み、積み下ろしにスピーディに対応



Specs

■木材用グラップル
型式 NWG-31R NWG-31RV NWG-31RP NWG-40R NWG-40RV NWG-40RP NWG-72R
質量 [kg] 190 190 190 310 320 320 590
全長(開時) [mm] 1050 1050 1050 1275 1275 1275 1520
最大開口幅 [mm] 1030 1030 1030 1430 1430 1430 1720
最小掴み径 [mm] 65 65 65 90 90 90 90
ソー付き
速度比例制御
特注:選木用爪
取付ショベルクラス [ton] 3-3.5 3-3.5 3-3.5 4-5.5 4-5.5 4-5.5 6-9



型式 NWG-72RV NWG-72RP NWG-70RL NWG-70RVL NWG-70RPS NWG-130R NWG-130RV
質量 [kg] 590 590 580 580 730 880 890
全長(開時) [mm] 1520 1520 1460 1460 1470 1680 1680
最大開口幅 [mm] 1720 1720 1700 1700 1720 1920 1920
最小掴み径 [mm] 90 90 80 80 100 100 100
ソー付き
速度比例制御
特注:選木用爪
取付ショベルクラス [ton] 6-9 6-9 6-9 6-9 6-9 10-16 10-16



型式 NWG-130RP NWG-130RPS NWG-130RL NWG-130RVL NWG-210R NWG-210RV NWG-210RP
質量 [kg] 890 1050 980 990 1220 1240 1240
全長(開時) [mm] 1680 1680 1940 1940 1850 1850 1850
最大開口幅 [mm] 1920 1920 1890 1890 2300 2300 2300
最小掴み径 [mm] 100 100 40 40 140 140 140
ソー付き
速度比例制御
特注:選木用爪
取付ショベルクラス [ton] 10-16 10-16 10-16 10-16 16-20 16-20 16-20

※R…旋回減速機内蔵型、V…電磁弁内蔵型、P…比例制御、L…選木仕様、S…ソー付き
※NWG-71・130RPL:比例制御+選木仕様もございます。
※特注でフリータイプ(1本ピン)もございます。
※一部の機種は大容量モータを使用しており、詳しくはお近くの営業所にお問い合わせ願います。



OKADA PSE(部品表・取扱説明書・サービスマニュアル)

※登録を希望されるお客様は、拠点の営業所にお問合せください。
(要ID・パスワード)
  • 本サイトに掲載した仕様は、改良のため予告なく変更することがあります。また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合があります。詳しくは弊社担当者までご相談ください。

  • このホームページに掲載した写真は、販売標準機と一部異なることがあります。

  • 機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)が必要です。また、油圧ブレーカを装着する際には、「車両系建設機械運転技能講習修了証」の(解体用)と(整地・運搬・積込及び掘削用)の両方が必要です。

  • 磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
