サイレントTS-Sカッター
-
TS-S250C
-
TS-S320C
-
TS-S430C
-

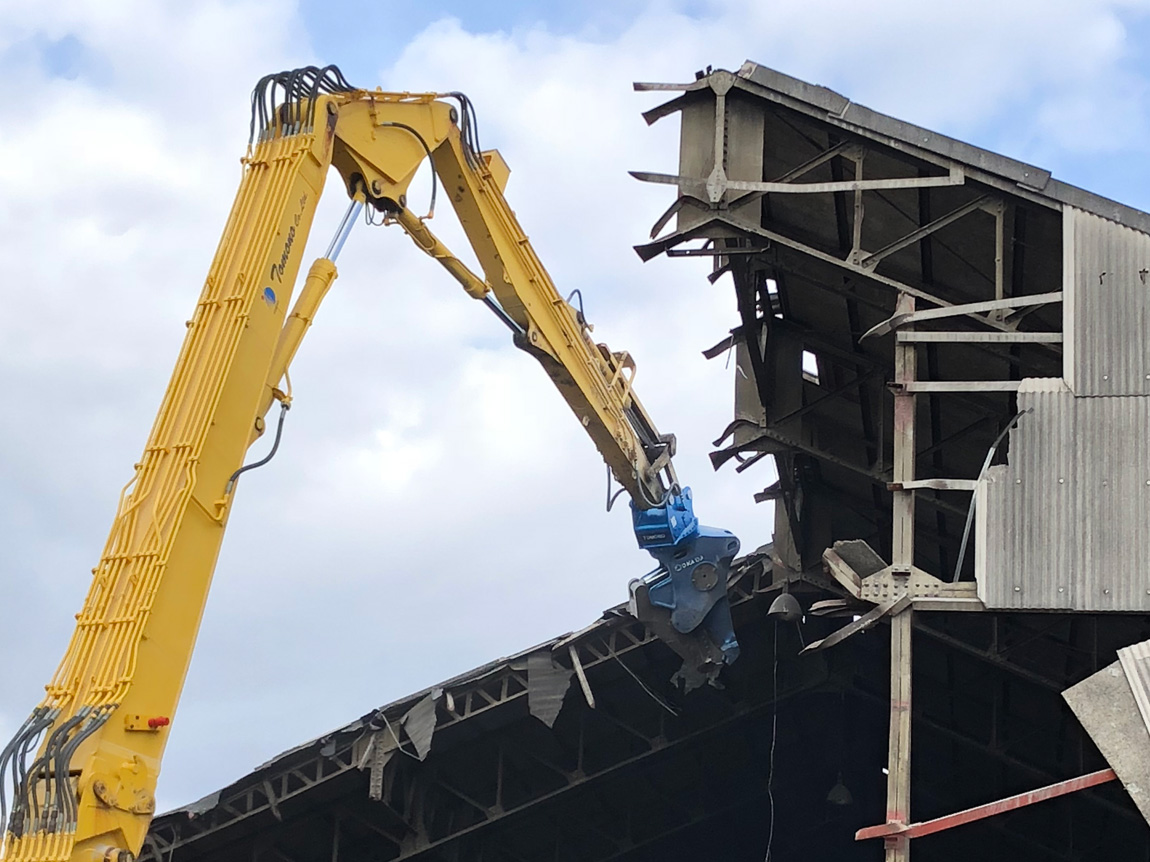

TS-S550C
-
TS-S660C
構造や刃形の見直しで、両刃切断に迫る片刃駆動機
シリンダ構造のシンプル化や独自の刃形状の採用により、片刃でも素早く確実に切断します。
Features
優れた切断力
優れた作業性
優れた耐久性
優れた経済性
片刃駆動でも、優れた切断力&スピード
あえて増速バルブを廃止し、シリンダ構造をシンプル化する(シングルシリンダ片刃駆動方式)の採用により、切断力を向上。高性能ショベルの油圧吐出量を有効活用できる、大ロッド径を採用することで、開口スピードを確保しました。
独自の円弧形状刃で、カタログ値超えも
特殊形状のカッター刃(ARK刃円弧形状刃)を採用することで、カタログ値を超える切断力が期待できます。また、円弧形状刃で、切断切断物を効率良く切断。先端刃で安定した把持もできます。
360度フリー旋回が可能なアーツ旋回
360度フリー旋回が可能なARTS(アーツ)旋回の採用により、どのような角度からでも連続作業が可能。ショベル本機に余計な負担をかけません。
切断に特化した特殊鋳造製ボディデザイン
ボルト止めや溶接を可能な限り減らし、特殊鋳造による仕上げを採用することで、強力な切断力に耐え得る剛性フレームに仕上げています。
優れた切断性能が、経済性と安全に貢献
優れた切断性能により、コストのかかるガス切断作業を削減。安全にも貢献します。
Specs
■サイレントTS-Sカッター
型式 | TS-S250C FR/ARTS/HR |
TS-S320C FR/ARTS/HR |
TS-S430C FR/ARTS/HR/FHR FHRは受注生産 |
TS-S550C FR/ARTS/HR/FHR |
TS-S660C FHR |
|
---|---|---|---|---|---|---|
質量 | [kg] | 280/325/330 | 755/775/775 | 1395/1485/1475/1495 | 2420/2520/2500/2520 | 3635 |
全長 | [mm] | 1155/1255/1255 | 1630/1635/1630 | 2055/2215/2210/2210 | 2445/2590/2550/2550 | 2785 |
全幅 | [mm] | 605 | 875 | 1115 | 1400 | 1620 |
先端開口幅 | [mm] | 325 | 475 | 565 | 690 | 815 |
刃先開口幅 | [mm] | 220 | 340 | 400 | 515 | 630 |
カッター刃長 (フレーム/アーム) |
[mm] | 220/250 | 320/380 | 420/500 | 550/600 | 660/720 |
中央切断力 | [kN] | 405 | 745 | 1080 | 1910 | 2310 |
使用圧力 | [MPa] | 25 | 28 | 28 | 32 | 32 |
取付ショベルクラス | [ton] | 3〜5 | 6〜9 | 12〜18 | 20〜25 | 30〜40 |
※フリー旋回はFR、油圧旋回はHR、アーツ旋回はARTSと記載しています。
※FHRはフリー旋回、油圧旋回兼用タイプです。(特許取得)
ARTS(アーツ)旋回とは
今までの圧砕機配管(往復配管)だけで一方向の油圧旋回と両方向のフリー旋回(当て回し)が可能になった、画期的な旋回方式です。
開いてペダルを踏みつづければ自動回転。好きな位置でペダルを放せば制止するので、高所での作業も安全性が高く、効率的に行えます。
作業に応じてフリー旋回とARTS旋回が使い分けられますので、たいへん便利です。
