パワフルなベーシック油圧ブレーカ
先駆者のDNAを継承し、打撃力・作業性・耐久性のTOPを目指した油圧ブレーカの精鋭。
Features
ブレーカ先駆者のモノづくりのDNAを継承
世界初の空圧ブレーカを世に送り出した、弊社の豊富なノウハウをベースに、モノづくりのDNAを継承することで、TOPクラスの油圧ブレーカの開発を目指しました。

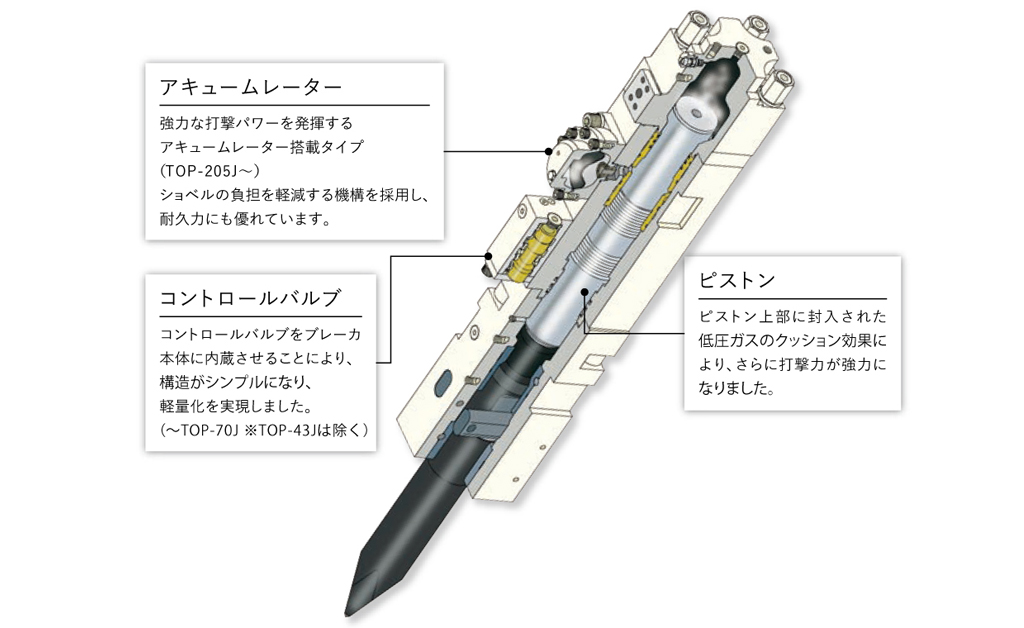

油圧パワーと窒素ガスで、打撃力を強化
- 油圧パワーに窒素ガス(低圧ガス)エネルギーをプラスすることで、より強力な打撃力を生み出しました(~TOP-60A)。
- 大型機種にはアキュームレーターを搭載し、さらに打撃力を強化しました(TOP-205J~)。
操作の安定性が高まり、作業性が向上
スリムなフォルムからは想像できない強力な打撃力で、操作時の安定性が高まり、作業性がさらに向上しました。
メンテナンスコストを低減、耐久性も向上
部品点数を減らしてメンテナンスコストを大幅に低減しました。また、部品の品質を大幅に高めることで耐久性が向上、商品の寿命と信頼性を高めました。
用途や現場状況にあわせて選べる12機種
お客様のさまざまなニーズにお応えできる、精鋭12機種がラインアップ。用途や現場状況にあわせてお選びいただけます。
■TOP-Jシリーズ
■TOP-Jシリーズ特殊仕様
特殊な作業環境に合わせた仕様も承ります。お近くの営業所までお問い合わせください。
縦型ブラケット
水中仕様

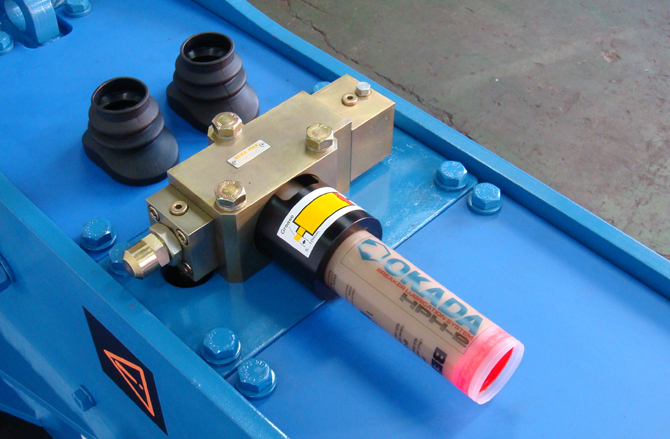

オートグリス
耐熱ブレーカ
Specs
■TOP-J シリーズ 小型
中・小規模の土木工事、都市土木工事などに好適。コンパクトながら強い打撃力を持ち、特に狭い現場で威力を発揮します。
型式 | TOP-11J | TOP-18J | TOP-22J | TOP-32J | TOP-43J | TOP-60J | TOP-70J | |
---|---|---|---|---|---|---|---|---|
総質量 (チゼル・ブラケット付) |
[kg] | 80 | 105 | 150 | 189 | 260 | 380 | 420 |
全長 | [mm] | 952 | 1071 | 1170 | 1196 | 1389 | 1461 | 1570 |
全幅 | [mm] | 120 | 124 | 169 | 236 | 257 | 305 | 305 |
作動油圧 | [MPa] | 9〜12 | 9〜12 | 9〜12 | 11〜16 | 11〜16 | 11〜16 | 12〜16 |
消費油量 | [ℓ/min] | 15〜30 | 20〜40 | 20〜50 | 35〜50 | 35〜55 | 48〜70 | 48〜80 |
打撃数 | [bpm] | 800〜1400 | 700〜1200 | 600〜1100 | 850〜1150 | 600〜850 | 740〜950 | 730〜970 |
チゼル径 | [mm] | 40 | 45 | 53 | 61 | 68 | 74 | 85 |
取付ショベルクラス | [ton] | 0.5〜1.2 | 0.8〜1.5 | 1.3〜3.5 | 2.5〜3.5 | 4〜5.5 | 5〜7 | 5〜9 |
■TOP-J シリーズ 中型
力強さと機動性を兼ね備えた中型ブレーカ。大型土木工事から、ビル解体、砕石小割など、さまざまな用途に対応できます。
型式 | TOP-100J | TOP-110J | TOP-205J | TOP-210B | |
---|---|---|---|---|---|
総質量 (チゼル・ブラケット付) |
[kg] | 750 | 850 | 1650 | 1680 |
全長 | [mm] | 1873 | 1939 | 2284 | 2330 |
全幅 | [mm] | 328 | 384 | 420 | 466 |
作動油圧 | [MPa] | 14〜18 | 14〜18 | 15〜18 | 14〜18 |
消費油量 | [/min] | 70〜110 | 80〜115 | 110〜135 | 120〜160 |
打撃数 | [bpm] | 550〜800 | 550〜710 | 360〜430 | 310〜430 |
チゼル径 | [mm] | 105 | 110 | 135 | 135 |
取付ショベルクラス | [ton] | 9〜15 | 10〜15 | 20〜23 | 20〜23 |
■TOP-J シリーズ 大型
パワフルな打撃力をもつ大型油圧ブレーカ。強力な破砕力で大規模工事、鉱山、大型砕石場などで威力を発揮します。
型式 | TOP-300J | TOP-350J | TOP-400J | TOP-800J | TOP-1000J | |
---|---|---|---|---|---|---|
総質量 (チゼル・ブラケット付) |
[kg] | 2500 | 2600 | 3750 | 5830 | 6800 |
全長 | [mm] | 2596 | 2777 | 3084 | 4246 | 4400 |
全幅 | [mm] | 482 | 504 | 576 | 590 | 600 |
作動油圧 | [MPa] | 16〜18 | 16〜18 | 16〜18 | 16〜20 | 17〜20 |
消費油量 | [/min] | 160〜190 | 200〜240 | 220〜280 | 280〜380 | 350〜420 |
打撃数 | [bpm] | 370〜420 | 300〜350 | 250〜320 | 260〜360 | 200〜280 |
チゼル径 | [mm] | 150 | 155 | 170 | 190 | 210 |
取付ショベルクラス | [ton] | 24〜30 | 30〜41 | 40〜50 | 60〜80 | 75〜100 |
※TOP-205J、300Jの打撃数は標準と高速の2段切り替えができます。TOP-205Jは高速500〜560bpm、TOP-300Jは高速450〜530bpmです。
OKADA PSE(部品表・取扱説明書・サービスマニュアル)
※登録を希望されるお客様は、拠点の営業所にお問合せください。(要ID・パスワード)
- 本サイトに掲載した仕様は、改良のため予告なく変更することがあります。また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合があります。詳しくは弊社担当者までご相談ください。
-
このホームページに掲載した写真は、販売標準機と一部異なることがあります。
-
機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)が必要です。また、油圧ブレーカを装着する際には、「車両系建設機械運転技能講習修了証」の(解体用)と(整地・運搬・積込及び掘削用)の両方が必要です。
-
磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
-
各製品を使用される際は、必ず取扱説明書をよく読んで、正しくお使いください。
-
本サイトに掲載されている情報には、細心の注意を払っておりますが、掲載された情報の誤りなどによって生じる可能性のある損害について、弊社は一切の責任を負いかねますことをご了承ください。
