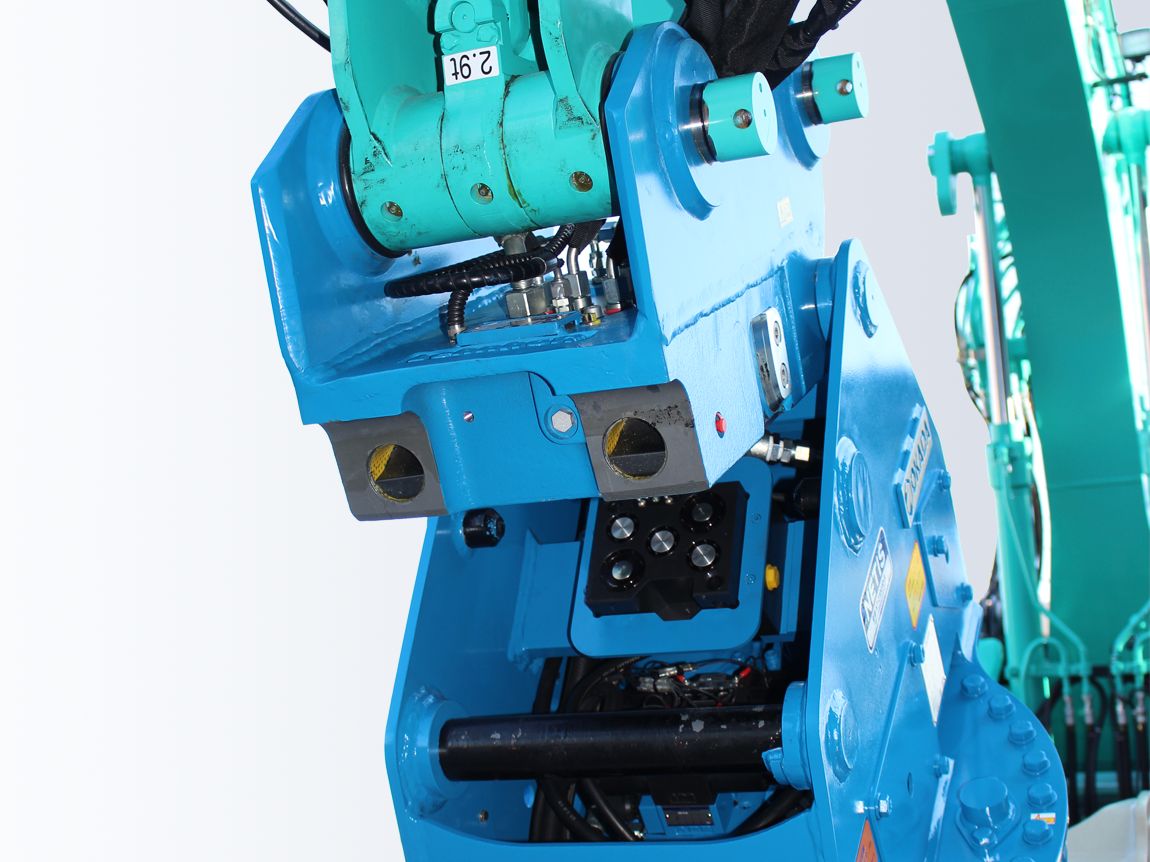

油圧ショベルへのアタッチメント交換作業を、
オペレータ1人で安全かつスピーディに

油圧式なので、運転席から降りることなくスピーディにアタッチメントの交換作業を行うことが可能です。

Features

安全性向上
周辺環境に配慮
作業時間短縮
生産性向上

スピーディに交換

油圧式なので、運転席から降りることなくスピーディにアタッチメントの交換が可能です。

危険な作業が不要で安全

アタッチメント交換作業時に重機に接近する必要がなく、重量物(ピン)の脱着や大ハンマーによる
危険な作業が不要となり、安全性が向上いたします。

周辺環境への配慮

油圧ホースの脱着時に油漏れのリスクもなくなるため、周辺環境への影響制御が図れます。

作業時間を大幅に削減

60分程度かかっていた従来のアタッチメント交換作業に比べ、1〜2分で作業が完了するため大幅に時間を短縮できます。

作業員削減

オペレータ1名で作業ができるため、作業員の削減が可能です。
(現場作業員:2名+オペレータ1名 合計3名 → オペレータ1名のみ)

生産性の向上

現場状況に応じた、最適なアタッチメントを瞬時に交換できるため生産性が向上いたします。

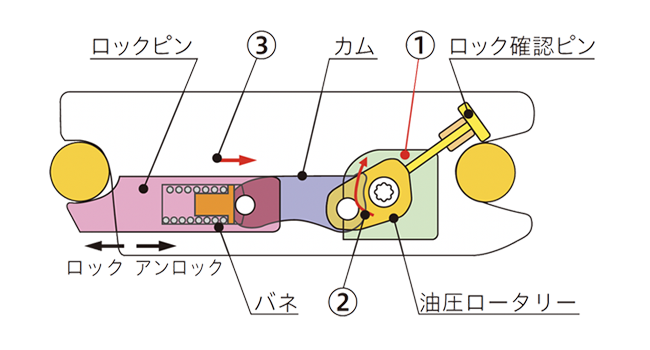

■構造図

ALオートカプラ構造図

①本体からのリリーフ圧でロータリーを稼働
②カムを引き上げる
③ロックピンを引っ込める

※ロックピンで安全にバケット・アタッチメントを保持できる機構を採用しております。



Specs

■油圧オートカプラ
型式 ALVL80 ALSQ120 ALSQ200 【近日発売予定】
ALSQ400
質量 [kg] 86 160 290 427
全長 [mm] 486 630 817 869
全高 [mm] 355 430 551 513
全幅 [mm] 392 530 602 693
リンク・アーム側 取付ピン径 [mm] 50 60 80 100
リンク・アーム側 取付幅 [mm] 312 375 458 371
リンク・アーム側 ピン間距離 [mm] 200 260 326 537
アタッチメント側 ピン径 [mm] 60 60 70 80
取付ショベルクラス※ [ton] 7 12 20 40

※取付ショベル・アタッチメントの仕様により取付の可否がございますので、事前にご相談ください。
