Features

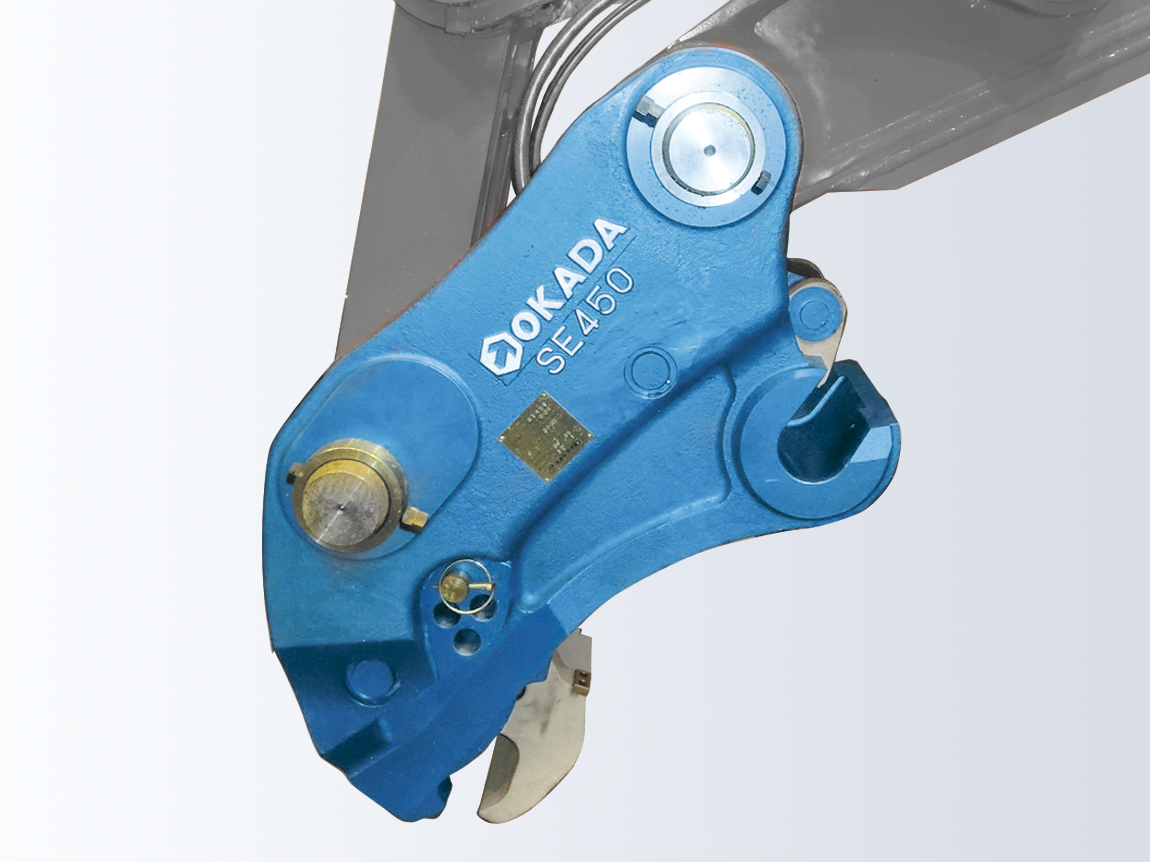

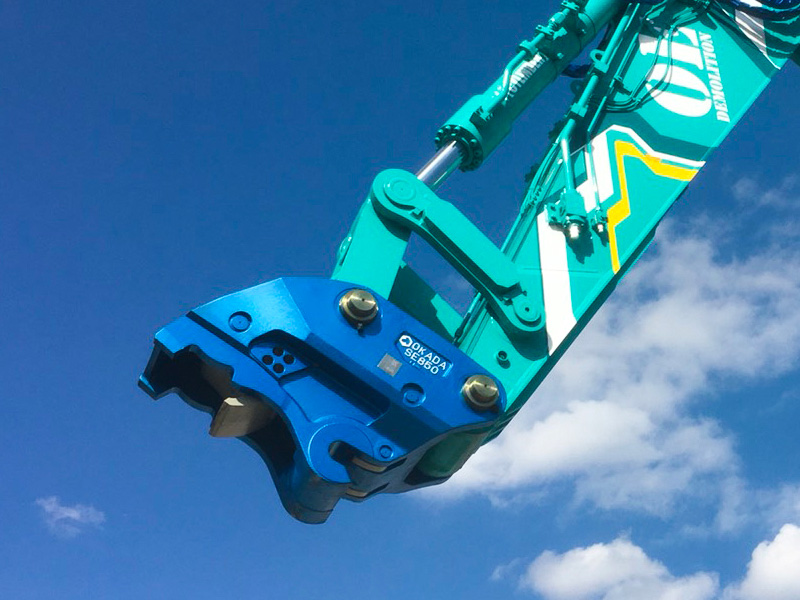

耐久性に優れた特殊鋳鋼一体構造

本体は溶接ではなく、特殊鋳鋼の一体構造を採用。耐衝撃性や耐久性に優れているため、大割機や小割機など、さまざまなアタッチメントの過酷な作業に対応できます。

独自のロック機構で安心安全に配慮

• • 弊社独自のオートロック機構と機械式ロック機構のWロックを採用。危険が伴う大型油圧ショベルへのアタッチメント交換作業の、安心安全に配慮しています。
  • コジリ作業で負荷がかかる油圧シリンダーには、リリーフバルブを装着し、不意な過大衝撃にも対応しています。



  アタッチメントを楽に短時間に装着

  バケットからさまざまなアタッチメントまで、楽に短時間に装着することが可能。装着後の脱落防止装置も内蔵しています。※アタッチメントによりピン間適合範囲が異なりますので、事前にご相談ください。

  取付けやグリスアップの手間が不要

  • • • バケットピンを本体で受け止める構造となっているため、アタッチメント取付けの際、稼動アームの位置を確認する必要がありません。

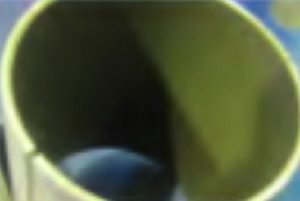

      • 各ピンの軸受けに無潤滑ブッシュを採用することにより、グリスアップの手間がかからなくなりました。





  Specs

  型式		Aiyon Coupler SE200	Aiyon Coupler SE350	Aiyon Coupler SE450	Aiyon Coupler SE850	Aiyon Coupler SE2000
  質量	[kg]	370	650	790	1580	2500
  全長	[mm]	883	1110	1160	1450	1630
  全高	[mm]	560	675	700	885	995
  全幅	[mm]	440	545	620	700	820
  ピン間適合範囲	[mm]	430〜530・φ80	520〜700・φ90	560〜710・φ100	630〜790・φ130	665〜840・φ150
  脱落防止装置		固定側：オートロック アーム側：ロックピン	固定側：オートロック アーム側：ロックピン	固定側：オートロック アーム側：ロックピン	固定側：オートロック アーム側：ロックピン	固定側：オートロック アーム側：ロックピン
  使用圧力	[MPa]	30〜35	30〜35	30〜35	30〜35	30〜35
  取付ショベルクラス	[ton]	20〜25	30〜35	40〜50	85〜100	150〜200




  ※取付ショベル・仕様により質量、ピン間適合範囲が異なりますので、事前にご相談ください。
  ※本製品は標準アームに対応します。ロングアーム、ロングブーム仕様へは使用しないでください。
  ※本製品は標準ショベル対応製品です。クレーン仕様機には対応しておりません。
  ※アタッチメントの取付ショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合がございますので、ご相談ください。
