アタッチメントを安全、確実、スピーディに脱着

特許技術を使ったロック機構で負担軽減。各メーカーの多様なアタッチメントに対応します。

Features

優れた耐久性
高い汎用性

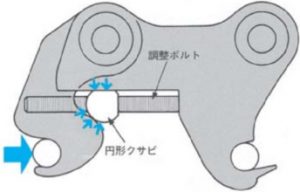

調整ボルトを守るS字ロックアーム方式

作業中、最も多く負荷を受ける調整ボルト(テンションボルト)の加重を分散軽減するため、S字ロックアームと円形クサビを採用(特許技術)。ボルト自体の変形や損傷を防ぎます。

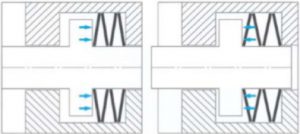

組込式スプリングでボルトの破損を予防

調整ボルト(テンションボルト)に組込んだスプリングで、ゆるみや衝撃を吸収。ボルト本体の破損を防ぎます。

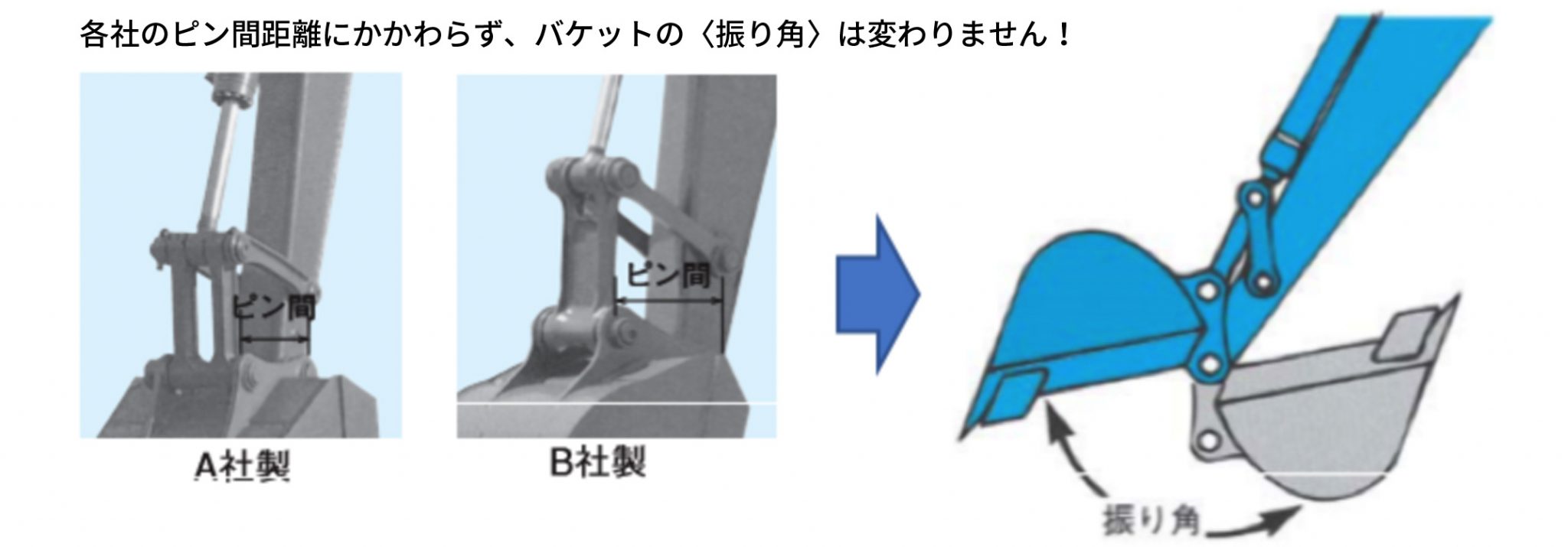

ピン間距離を選ばないバケット〈振り角〉

OKロックは、各社油圧ショベルの設計思想にあわせて開発しているため、ピン間距離が変わっても、バケットの〈振り角〉は変わりません。

油圧式やクレーン仕様にも対応

運転席からアタッチメントの脱着が行える、油圧式スーパーOKロックや、クレーン仕様もあります。

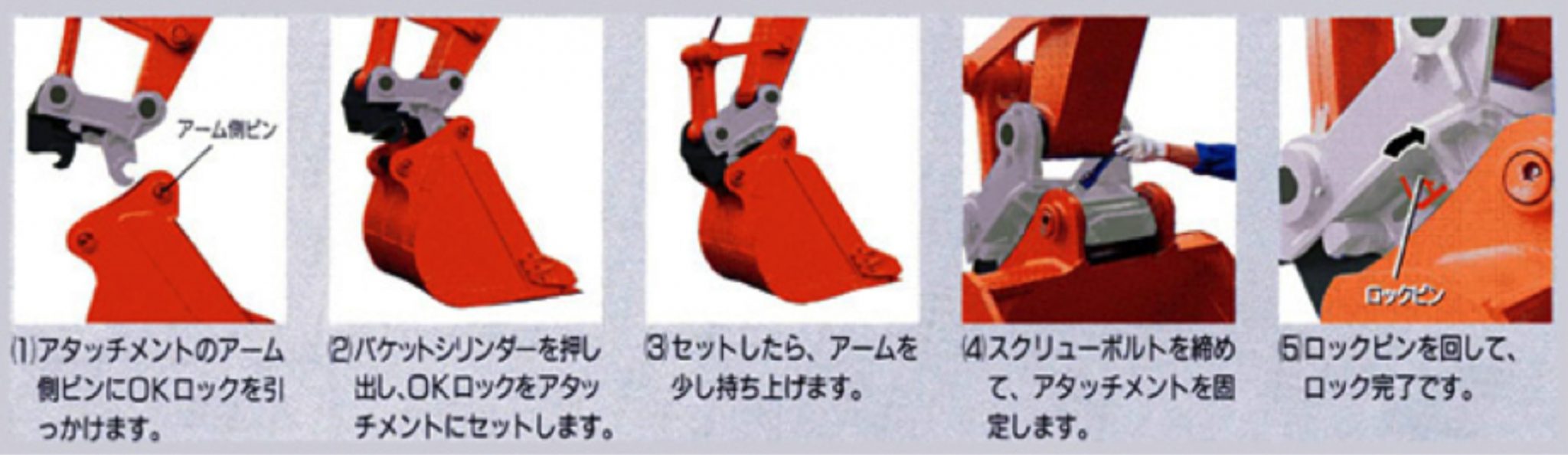

■取付け方



Specs

■OKロックⅡ(機械式)
型式 OK-10 OK-20 OK-25 OK-45 OK-70 OK-100 OK-120
質量 [kg] 40 50 100 180 380 450 500
寸法a [mm] 200 225 260 310 380 400 400
寸法b 最大 [mm] 290 350 420 500 630 640〜680 630〜750
寸法c 最小 [mm] 130 220 230 300 360 350〜400 370〜450
取付ショベルクラス [ton] 3 4 6 12 20 24 30

■スーパーOKロック(油圧式)
型式 SOK-45 SOK-70
質量 [kg] 190 390
寸法a [mm] 310 380
寸法b 最大 [mm] 500 620
寸法c 最小 [mm] 300 360
取付ショベルクラス [ton] 12 20


OKADA PSE(部品表・取扱説明書・サービスマニュアル)

※登録を希望されるお客様は、拠点の営業所にお問合せください。
(要ID・パスワード)
  • 本サイトに掲載した仕様は、改良のため予告なく変更することがあります。また、アタッチメントの取付けショベルは、仕様欄に表示しているクラスのショベルでも取り付けられない場合があります。詳しくは弊社担当者までご相談ください。

  • このホームページに掲載した写真は、販売標準機と一部異なることがあります。

  • 機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)が必要です。また、油圧ブレーカを装着する際には、「車両系建設機械運転技能講習修了証」の(解体用)と(整地・運搬・積込及び掘削用)の両方が必要です。

  • 磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

  • 各製品を使用される際は、必ず取扱説明書をよく読んで、正しくお使いください。
