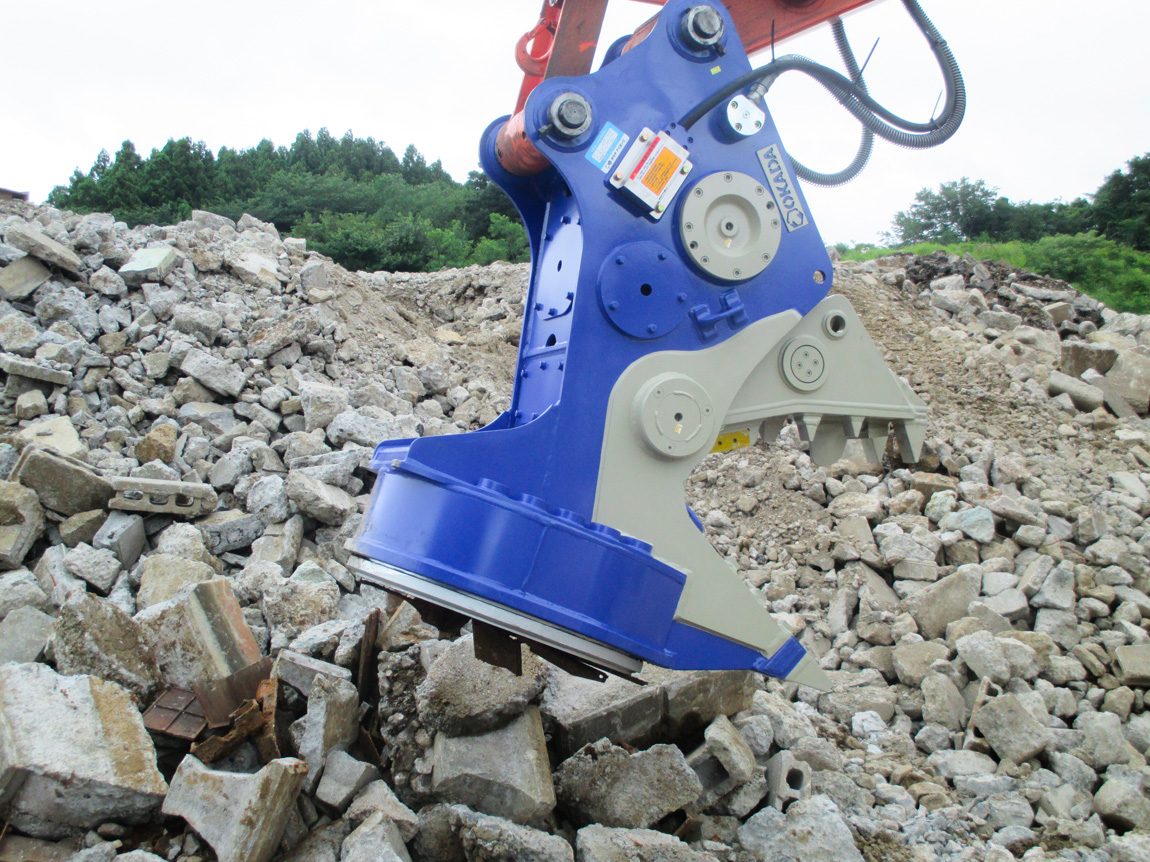

ショベルの電源で強力に小割り&鉄筋回収

定評あるコワリクン破砕力とダントツ電磁力で、ガラ付鉄筋もしっかり吸着&回収。



Features

優れた吸着力
優れた耐久性と耐摩耗性
優れた作業性
優れた破砕力とスピード

クラス最大級の強力電磁石

弊社独自の角形マグネットで、従来の1.4 倍(当社比)もの磁力を発揮。太い鉄筋から細い針金までパワフルに吸着します。また、磁力をさらに20%アップした強力型HMタイプもラインアップしています。

発電機不要で簡単取付け

電源はショベルのバッテリー(24V)からとるため、発電機は不要。配線はコネクタ接続で簡単に取り付けられ、制御装置等も小型で丈夫な設計になっています。

優れた耐久性&耐摩耗性

  • マグネットは、耐衝撃性の高い特殊なコイル構造で、フレームと一体化したマグネットケースによりしっかりガードされています。
  • マグネットは大型ながら、フレームからみ出さない機能的なフォルム。 吸着部は耐摩耗性に優れ、消耗しても簡単に交換することができます。

独自の電源装置監視機能付き

バッテリーの消耗やマグネットのオーバーヒートを防止する、電源装置監視機能付き。故障箇所はランプ表示で素早く対応できます。

スピーディで静かな破砕作業

〈増速バルブ〉の採用により、スピーディで静かな作業を実現。さらに開閉スピードをアップした回転式増圧システム採用の〈ターボ〉搭載機もラインアップしています。 また、強力型マグネット(HMBタイプ)と220Vマグネット(GMAタイプ)もご用意しています。

磁石製品を使用される際には、「車両系建設機械運転技能講習修了証」(解体・整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転 技能講習修了証」の取得を推奨します。



Specs

■電磁石付きサイレントコワリクンン(24V バッテリー式マグネット付小割機)
型式 OSC-200MB OSC-200HMB OSC-160GMA OSC-250GMA
(標準型マグネット) (強力型マグネット) (220Vマグネット) (220Vマグネット)
質量 [kg] 2170 2190 2220 2500
全長 [mm] 2145 2145 1925 2030
全高 [mm] 1575 1575 1555 1645
最大開口幅 [mm] 870 870 810 870
カッター刃長 [mm] 150 150 150 150
⑤×⑥ マグネット吸着面 [mm] 690×540 690×540 850×700 850×700
中央 破砕力 [kN] 880 880 700 880
使用圧力 [MPa] 32 32 28 32
標準装備バルブ 増速バルブ 増速バルブ 増速バルブ 増速バルブ
取付ショベルクラス [ton] 18〜25 18〜25 18〜25 18〜25
マグネット使用電圧 [V] 24 24 220 220
吸着質量 [kg] 95 130 245 245





型式 OSC-200MB OSC-200HMB OSC-160GMA OSC-250GMA
(標準型マグネット) (強力型マグネット) (220Vマグネット) (220Vマグネット)
質量 [kg] 2170 2190 2220 2500
全長 [mm] 2145 2145 1925 2030
全高 [mm] 1575 1575 1555 1645
最大開口幅 [mm] 870 870 810 870
カッター刃長 [mm] 150 150 150 150
⑤×⑥ マグネット吸着面 [mm] 690×540 690×540 850×700 850×700
中央 破砕力 [kN] 880 880 700 880
使用圧力 [MPa] 32 32 28 32
標準装備バルブ 増速バルブ 増速バルブ 増速バルブ 増速バルブ
取付ショベルクラス [ton] 18〜25 18〜25 18〜25 18〜25
マグネット使用電圧 [V] 24 24

220

220

※吸着質量は、かさ比重1.3の対象物を吸着した時の値を示しています。
※マグネットの使用率、マグネットの使用限度を表しています。装着するショベルの電源装置(オルタネータ)との組合せによる実際の使用率とは異なります[使用率=通電(ON)時間+遮断(OFF)時間×100(%)]。
※ペースメーカー等の電子機器を装着した人は、本機に近づかないで下さい。医療機器の正常な動作が損なわれる可能性があります。



OKADA PSE(部品表・取扱説明書・サービスマニュアル)

※登録を希望されるお客様は、拠点の営業所にお問合せください。
(要ID・パスワード)


  • このホームページに掲載した仕様は、改良のため予告なく変更することがあります。
    また、アタッチメントの取付けショベルは仕様欄に表示しているクラスのショベルでも取り付けられない場合がありますので、弊社担当者までご相談ください。
  • このホームページに掲載した写真は、販売標準機と一部異なることがあります。
  • 機体質量3ton以上の建設機械の運転には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)が必要です。
    また、油圧ブレーカを装着する際には、車両系建設機械運転技能講習修了証」の(解体用)と(整地・運搬・積込及び掘削用)の両方が必要です。
  • 磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
  • 各製品をご使用される際は、必ず取扱説明書をよく読んで、正しくお使いください。
